能源管理及監控分析平臺
為加強對企業能源消耗的動態監控和數字化管理，改良和優化能源平衡，實現系統性節能降耗的管控一體化系統，建立能源管理中心，實現能源精細化管理。
能管中心系統平臺能源數據匯總分為四種，依次為：
1、 生產用途；（電能）
2、 生產輔助用途；（電能、天然氣、水）
3、 辦公后勤；（電能、天然氣、水）
4、 生活用途。（電能、水）
三、能源管理系統介紹

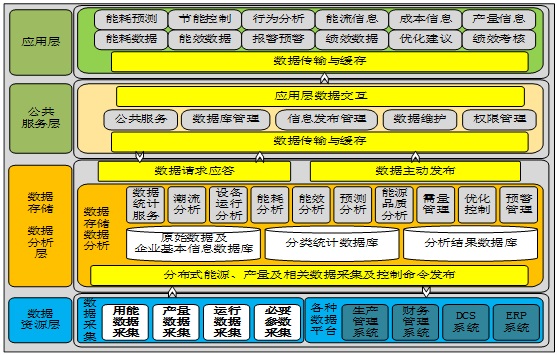

3.1系統架構
能源管理系統分為四個層面：資源數據層、數據存儲及數據分析層、公共服務層、應用層。
包含各項能源管理應用功能模塊，如能耗統計，成本統計，單耗資源數據層：主要采集能源計量儀表和產量計等現場設備數據以及其他系統數據。
數據存儲及數據分析層：對采集的數據進行存儲并分析處理。
公共服務層：負責能源管理系統的運行管理，包含數據庫管理、信息發布管理、數據維護、權限管理等。
應用層：統計，預警等功能。

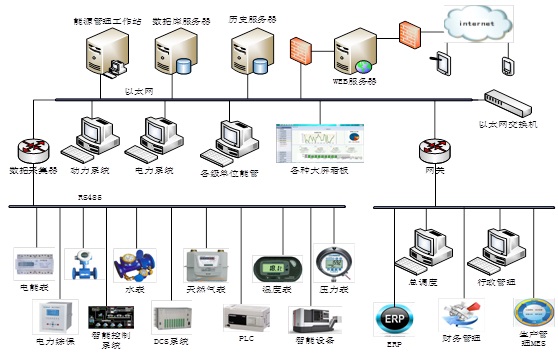

3.2網絡框架
系統采用485總線采集現場設備數據信號，通過數據采集器轉換成以太網輸出，實現數據網絡傳輸。
能源管理系統統計重點用能設備能耗和成本數據，以便用戶對大耗能設備進行重點管理。包括生產用途、生產輔助用途、辦公后勤用途和生活用途。
1、數據監測
2.歷史數據查看

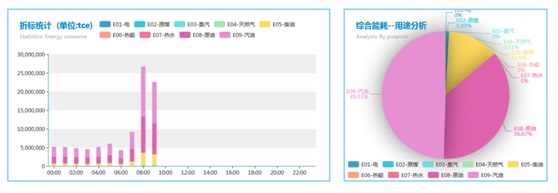

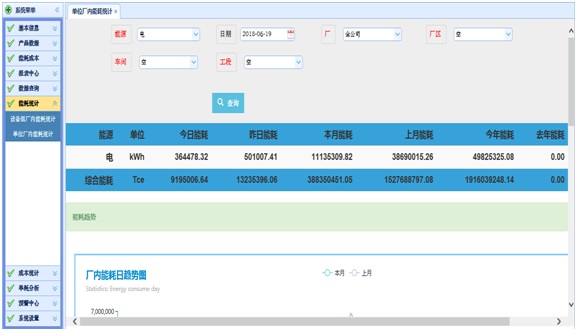

3.能耗統計

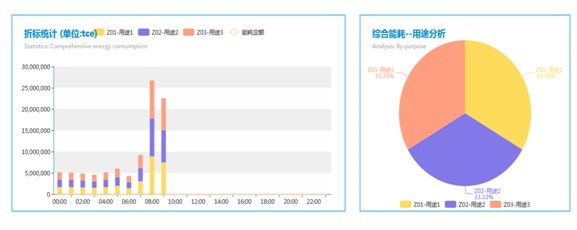

4.單位用途能耗占比
5、單位能源能耗占比

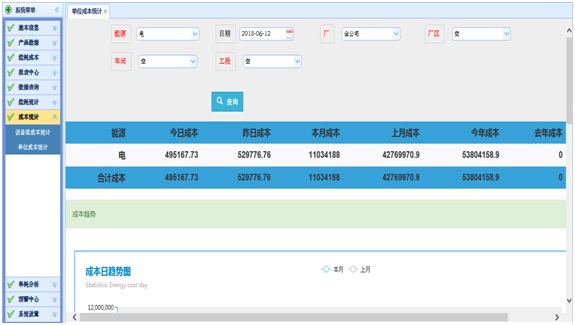

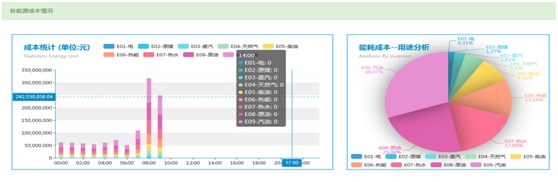

6.成本統計
7、單位用途成本占比
8、單位能源成本占比

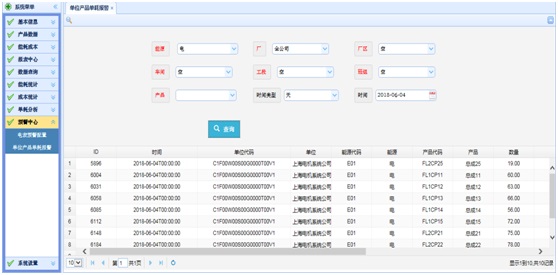

9、預警功能
|
