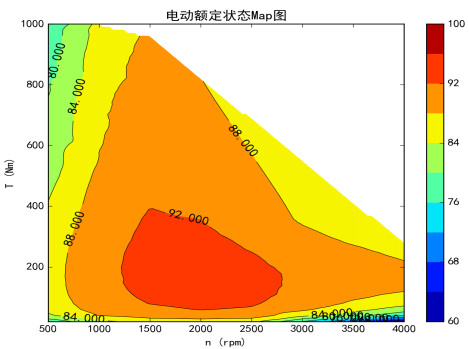

本測功機試驗臺架測試系統(以下簡稱系統)可為用戶定制適用于峰值功率7.5KW~300KW、峰值轉速12000rpm~20000rpm及以下電動汽車用驅動電機系統的輸入輸出特性試驗,系統配置滿足新能源汽車用驅動電機的穩態、動態性能測試,持續及峰值測試兼顧部分耐久試驗要求。 一、依據標準 試驗系統工程的設計、施工、驗收參照以下主要國家有關標準、規范的新版本執行,主要有: 1)GB/T 18384.1-2001 《電動汽車 安全要求第1部分:車載儲能裝置》 2)GB/T 18384.2-2001 《電動汽車 安全要求第2部分:功能安全和故障防護》 3)GB/T 18384.3-2001 《電動汽車 安全要求第3部分:人員觸電防護》 4)GB/T 18385-2005 《電動汽車動力性能試驗方法》 5)GB/T29307-2012 《電動汽車用驅動電機系統可靠性試驗方法》 6)GB/T 18488.1-2015 《電動汽車用驅動電機系統 第1部分:技術條件》 7)GB/T 18488.2-2015 《電動汽車用驅動電機系統 第1部分:試驗方法》 8)GB 50150 《電氣裝置安裝工程電氣設備交接試驗標準》 9)GB/T 14549《電能質量公用 電網諧波》 10)GB755-2008 《旋轉電機 定額和性能》 二 試驗項目 1、本試驗系統主要完成試驗項目如下: 1)超速試驗; 2)溫升試驗; 3)工作電壓范圍; 4)轉矩-轉速特性及效率(含持續轉矩、持續功率、峰值轉矩、峰值功率、堵轉轉矩、工作轉速、效率和效率、功率因數、高效工作區測定);同時輸出MAP圖和相應數據。 5)控制精度測定(含轉速控制精度、轉矩控制精度); 6)響應時間測定(含轉速響應時間、轉矩響應時間); 7)驅動電機、控制器工作電流測定; 8)饋電特性測定; 9)可靠性試驗; 2、主要測試參數: a)控制器輸入直流電參數測量(電壓、電流、功率); b)被試電機的輸入電參數測量(電壓、電流、功率、功率因數等); c)被試電機的輸出機械參數測量(轉矩、轉速、功率等)、溫度、堵轉轉矩等。 d)其它測量如絕緣、耐壓、振動、噪聲、匝間耐壓等由用戶自備儀器或設備測試,測試結果可匯總輸入到試驗軟件中,統一輸出報告(預留相應通信接口)。 本試驗系統實施后,具有技術先進、節能環保、可靠性高、準確度高、重復性好、自動化程度高等特點的國內一流的汽車電機試驗臺,有助于大幅度提升企業形象,提高企業優化產品設計的能力和研究開發能力,為產品的生產制造或產品質量監督檢驗提供基礎保證。
